StrojKontrola kvalitete i mjerenje

SOVEN - kidalica za ispitivanje sile

Stolni uređaj koji testira silu kidanja vara između kontakata, opruga i drugih komada do 500 N. Mjerenja sprema i grafički prikazuje kroz web aplikaciju s bazom podataka.

Stolni uređaj SOVEN za ispitivanje sile kidanja s prikazom web aplikacije na monitoru

Upravljanje

Siemens S7-1200 + PC panel

Aktuatori

Nanotec motor s reduktorom za pokretanje vretena

Senzorika

Load cell (Modbus) i mjerna letva za pomak

Raspon mjerenja

do 500 N

Sigurnost

Udarno tipkalo za nužni isklop

Izvedba

Stolna jedinica

Način rada

Vlačno-tlačno ispitivanje uz mjerenje sile i pomaka

Nanotec motor s reduktorom pokreće vreteno koje pomiče gornji držač ispitnog komada. Mjerna letva prati pomak u milimetrima, dok load cell na Modbus komunikaciji mjeri silu u njutnima u svakoj točki hoda. Operater postavlja komad u držače - var između kontakata, oprugu ili drugi ispitni komad - odabire jedan od pet pretprogramiranih recepata i pokreće test.

Recept se učitava u PLC koji vretenom upravlja prema zadanoj brzini i početnom položaju, dok .NET Core aplikacija preko snap7 biblioteke očitava podatke s PLC-a i sprema ih u bazu za svaki uzorak. Mjerenje se ponavlja do zadanog broja uzoraka, nakon čega operater sprema i završava mjerenje, a sustav generira izvještaj s tabličnim i grafičkim prikazom rezultata - u PDF-u ili za izvoz na daljnju analizu.

Upravljanje

Sučelje i upravljačka logika

Rad sa strojem odvija se preko web aplikacije na industrijskom PC panelu, dok su na samom uređaju udarno tipkalo za nužni isklop, tipke start/stop/reset i tipkala za ručnu vožnju vretena gore-dolje.

Fizička upravljačka stanica

Udarno tipkalo za nužni isklop
PC panel s web aplikacijom
Tipke start, stop, reset i vožnja u osnovni položaj
Tipkala za ručnu vožnju vretena gore/dolje

Funkcionalnosti web aplikacije

Odabir i učitavanje recepta ispitivanja u PLC - tip testa, brzina, početni položaj, broj uzoraka
Graf sile F(N) u ovisnosti o pomaku S(mm) za posljednji uzorak, s mogućnošću povećanja
Histogram minimalne i maksimalne sile po uzorku s automatskom ocjenom rezultata
Tablični prikaz svih uzoraka - zadana i očitana pozicija, min./maks. i očitana sila, rezultat
Prijava i odjava operatera te arhiva zapisa s mogućnošću izvoza podataka
Dnevnik grešaka i postavke aplikacije

Ugrađena oprema i značajke

Tehnički detalji stroja

Mjerna letva i load cell na Modbusu

Mjerna letva prati pomak vretena u milimetrima, a load cell na Modbus komunikaciji mjeri silu u njutnima - zajedno daju potpunu karakteristiku sile kroz cijeli hod svakog ispitnog ciklusa.

.NET Core i React arhitektura

.NET Core aplikacija preko snap7 biblioteke komunicira sa Siemens S7-1200 PLC-om, obrađuje podatke i sprema ih u bazu, a React frontend putem REST API-ja i SignalR-a u stvarnom vremenu prikazuje grafove mjerenja.

Pet vrsta pretprogramiranih testova

CRUD upravljanje receptima omogućuje podešavanje pet tipova ispitivanja - od kontrole kvalitete vara između kontakata do vlačno-tlačnih testova opruga - uz izvještaje u PDF-u ili izvoz za daljnju analizu.

Galerija

Elektroormar i upravljačka aplikacija

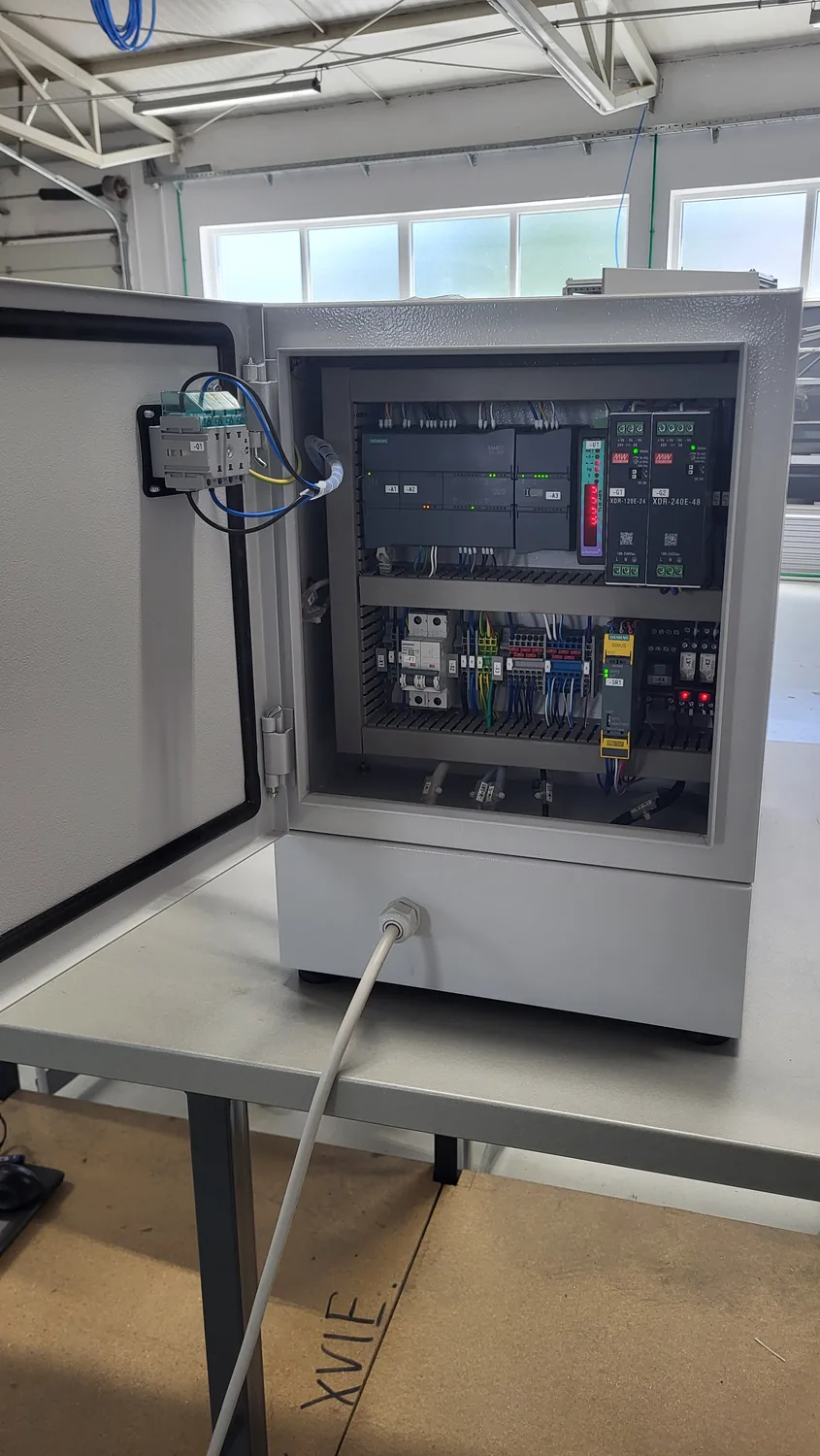

Siemens S7-1200 PLC i napajanja u elektroormaru uređaja SOVEN

Web aplikacija uređaja SOVEN s grafom sile i tablicom rezultata ispitivanja

Video

Stroj u pogonu
