ENSO vibro dodavači materijala – Preciznost u automatizaciji

▶ Pogledaj prezentacijski video vibrododavača

ENSO vibro dodavači materijala – Preciznost u automatizaciji

Prednosti ENSO Digital-Bowl tehnologije

Naša rješenja temelje se na visokootpornim 3D printanim polimerima i aditivnoj proizvodnji. Ova tehnologija osigurava savršeno pogođenu putanju komada koju je nemoguće postići ručnim varenjem, uz ključnu prednost digitalnog blizanca (Digital Twin) sustava.

Brza isporuka i ponovljivost

3D print proizvodnja omogućuje izradu gotove posude u roku od 4 do 8 tjedana, dok tradicionalna bravarska izrada inoks posuda često zahtijeva višemjesečno čekanje.

Minimalan servisni zastoj

U slučaju kvara ili habanja, digitalni projekt omogućuje brzu izradu nove identične zamjenske posude u rekordnom roku bez potrebe za dugotrajnim bravarskim zahvatima.

Vrhunska otpornost i premazi

Testiranja potvrđuju iznimnu dugovječnost na polimernim komadima, dok na posudama za abrazivne, nauljene ili osjetljive komade nanosimo specijalne premaze koji habanje svode na minimum.

Tiši rad pogona

Materijali koje koristimo prirodno apsorbiraju vibracije, što osigurava znatno tiši rad u usporedbi s tradicionalnim inox posudama.

Eliminacija manualnih pogrešaka

Potpunim izbacivanjem ručnog varenja i brušenja eliminirali smo ljudski faktor i osigurali 100% preciznu geometriju.

Tehnička podrška i garancija

Stručna asistencija pri integraciji sustava u vašu liniju i garancija na izvedbu.
Ključni rezervni dijelovi uvijek su na stanju, osiguravajući minimalne zastoje.

Proces izrade vibro dodavača po mjeri

Analiza komada i testiranje

Svaki sustav je unikatan zbog specifične geometrije komada. Provodimo detaljna testiranja i analize u našem laboratoriju kako bismo odredili optimalan tip vibracijskog pogona i osigurali maksimalnu pouzdanost procesa

Analiza geometrije i testiranje komada u ENSO laboratoriju: Validacija dijelova za odabir optimalnog vibracijskog pogona.

SolidWorks projektiranje

Srce vibro sustava je kružni sortirni vibrator: Precizno 3D modeliranje sortirne posude prema geometriji vašeg komada kako bismo osigurali 100% točnu orijentaciju.

SolidWorks 3D projektiranje sortirne posude: Precizno modeliranje geometrije za 100% točnu orijentaciju komada u ENSO vibrododavaču.

Prototipiranje na 3D printeru

Naša rješenja temelje se na visokootpornim printanim polimerima. Ova tehnologija omogućuje nam finu kalibraciju geometrije do najsitnijeg detalja. Rezultat je savršeno pogođena putanja komada.

Digitalna izrada sortirne posude ENSO: 3D printanje visokootpornih polimera za vrhunsku preciznost i brzu optimizaciju geometrije.

Specijalni premaz

Na sortirne posude nanosimo namjenske premaze. Bilo da se radi o nauljenim, masnim ili osjetljivim dijelovima, specijalni premazi sprječavaju nakupljanje nečistoća i štite posudu od trošenja, čime se osigurava neprekidan protok u svim uvjetima.

Nanošenje specijalnog premaza na ENSO sortirnu posudu: Optimizacija površine za rad s nauljenim i masnim komadima.

Periferna oprema i integracija sustava

Usipni koševi – hopperi

Za postizanje visoke autonomije rada bez potrebe za stalnim nadzorom operatera, izrađujemo robusne usipne koševe od nehrđajućeg čelika (INOX). Naši sustavi pogonjeni su vrhunskim TUXEL vibracijskim pogonima, čime osiguravamo ujednačen i pouzdan dotok materijala u sortirnu posudu.

Usipni koš (hopper) od INOX-a s TUXEL pogonom: Periferna oprema za povećanje autonomije ENSO vibro sustava.

Postolja i oklopi

Nudimo stolne izvedbe na baznim pločama ili samostojeća postolja od aluminijskih profila. Zvučni oklopi garantiraju rad unutar zakonskih normi zaštite na radu, značajno smanjujući buku pogona.

Samostojeće postolje i zvučni oklop za vibrododavač: ENSO sustav za smanjenje buke i stabilnu montažu.

Izdvajači

Precizno izdvajanje i priprema komada za ulazak u liniju. Koristimo vrhunsku SMC i FESTO pneumatiku kako bismo osigurali maksimalnu pouzdanost i brzinu takta.

Pneumatski izdvajač s FESTO pogonom: ENSO rješenje za precizno doziranje komada u proizvodnu liniju.

Upravljanje

Kompletna elektro izvedba: od vlastitih upravljačkih ormara sa Siemens PLC sustavima do pripreme za vanjsko upravljanje putem Harting konektora. Pružamo potpunu kontrolu i jednostavnu integraciju u vaš sustav.

Pogoni za dodavače

Suradnja s vodećim svjetskim proizvođačima poput Afaga, RNA i Kendriona omogućuje nam ugradnju najpouzdanijih komponenti na tržištu, osiguravajući dugovječnost i globalnu dostupnost rezervnih dijelova

Pogoni za kružne i linearne vibro dodavače

Za pogon i upravljanje sortirnih posuda i linearnih staza koristimo sustave naših dugogodišnjih partnera Afag (Emerson) i RNA Automation.

Različiti pogoni i magneti koje koristimo

Za pogon usipnih koševa (hoppera) koristimo pouzdane Magnet-Schultz, IMA Magnets ili Kendrion magnete upravljane preko Audimat TUXEL ili TUMAC.

Za specifične zahtjeve nudimo i ATEX (EX) izvedbe pogonjene pneumatikom

Realizirana rješenja u industriji

Kružni vibro dodavač za vijke – elektroindustrija

Kružni vibrododavač za dodavanje vijaka s podloškama na liniju za sklapanje električnih sklopki. Karakteristike sustava:

Kapacitet: 60 komada po sekundi
Isti princip za različite dužine vijaka

Vibrododavač za vijke ENSO za E.G.O. Elektrokontakt (Zagreb): Dodavanje vijaka sa podloškama ostvareno na AFAG pogonu.

Dodavači plastičnih dijelova za sklopove – montaža

Vibracijski sustav za dodavanje za dodavanje plastičnih dijelova za konektor. Sustav se sastoji od:

Usipnog koša, hoppera za povećanje autonomije i optimalan rad
Kružnog vibratora za orijentaciju komada
Linearnog vibratora kao spremnik ispravno orijentiranih komada
Izdvajača koji priprema komad po komad za pick and place

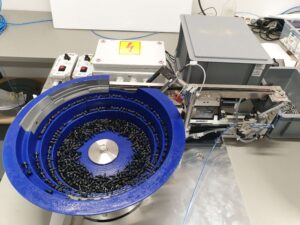

Kružni vibro dodavač ENSO s AFAG pogonom za Sensata (Sofia, Bugarska): Dodavanje plastičnih dijelova za sastavljanje konektora

Vibracijski sustav za nauljene elemente – kontrola i pakiranje

Sustav dodavača za dodavanje gotovih proizvoda na stroj za optičku kontrolu i pakiranje komada.

Usipni koš s transporterom i lijevkom
Kružni vibro dodavač sa premazom za nauljene komade
Linerarni vibrator kao spremnik komada

Sustav vibrododavača ENSO za Strojotehnika (Zagreb): Kružni i linearni vibrododavač s AFAG pogonom za dobavu metalnih prstenova

Univerzalni rastresač – kontrola i pakiranje

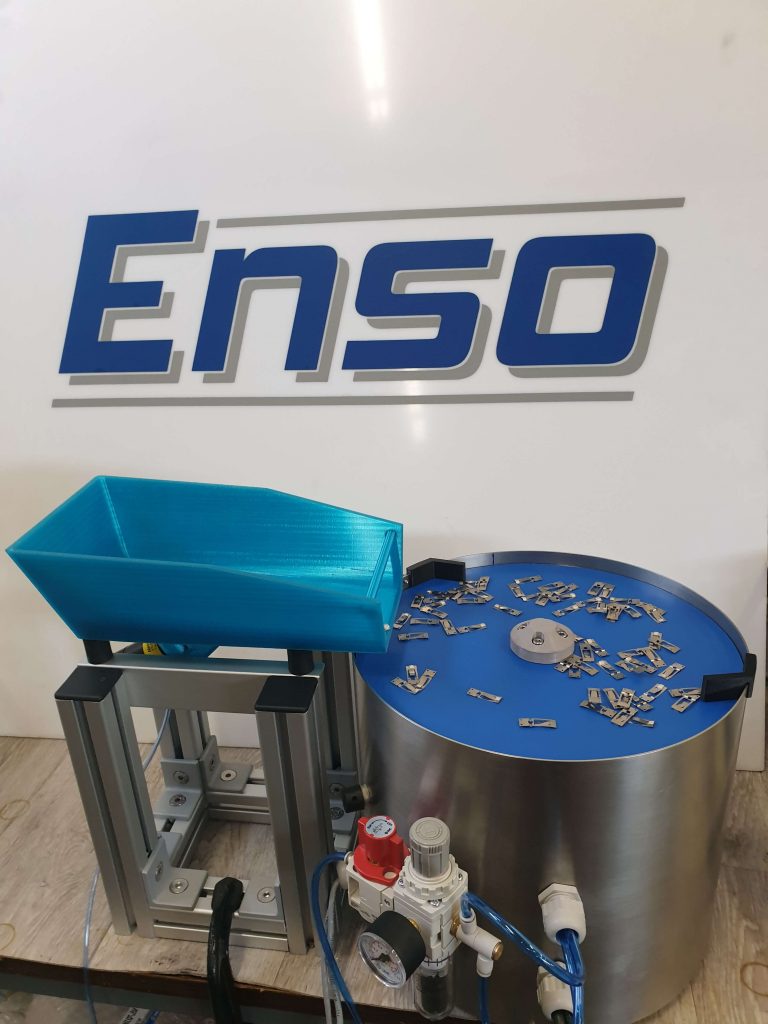

Posebna vrsta dodavača je unverzalni rastresač koji je namijenjen za procese gdje se proizvodni komad često mijenja. Komadi se rastresu po podlozi, dok na drugom kraju ploče robot s optičkim sustavom raspoznaje i uzima komade. Nema potrebe za fizičkom prilagodbom posude. Univerzalni rastresač YouTube video

Multi bowl sustav ENSO: Rastresanje komada kompleksne geometrije za snimanje kamerom i uzimanje roborom

Dodavač za opruge – industrija proizvodnje opruga

Sustav bubanja s linearnim vibro dodavačem za dodavanje opruga u stroj za šivanje limova. Rješenje ključ u ruke s vlastitim upravljanjem

Dodavač za opruge ENSO za ESCO Fofonjka (Bjelovar): Bubnjasta izvedba za dodavanje opruga koje se petljaju

Koračni dodavač za cilindrične komade – montaža

Koračni dodavač s transporterom za dobavu plastičnih čašica

Koračni dodavač ENSO za Strojotehnika (Zagreb): Sustav dozira plastične čašice na transporter

Isporuke diljem Europe i regije

Naši sustavi sastavni su dio proizvodnih linija vodećih europskih tvrtki. Od Njemačke do regije, ENSO dodavači jamče preciznost u najzahtjevnijim industrijama poput automobilske, elektro i industrije kućanskih aparata.

Nekoliko rješenja u brojkama i referencama:

Industrija kućanskih uređaja (Appliance Industry): Sustavi za automatsko doziranje elemenata pri sklapanju električnih sklopki. Referenca: E.G.O. Elektro-kontakt (Zagreb, Hrvatska)
Industrija ambalaže i označavanja: Specijalizirani vibrododavač za preciznu orijentaciju i dodavanje blistera. Referenca: Peyer marking (Perroy, Švicarska)
Industrija sustava za fluide: Sustav za simultano dodavanje više različitih komponenti potrebnih za sklapanje sklopova. Referenca: Grundfos (Inđija, Srbija)
Automobilska elektronika: Visokotaktni sustavi za orijentaciju i dodavanje polimernih elemenata pri montaži konektora. Referenca: Sensata Technologies (Sofija, Bugarska)
Industrija senzora i mehatronike: Specifična rješenja za manipulaciju i dodavanje elastomernih (gumenih) prstenova. Referenca: Bost Industrial (Sibiu, Rumunjska)
Precizna strojna obrada i montaža: Vibracijski sustav za visokopouzdano automatizirano doziranje metalnih komponenti. Referenca: SCAI Adapter (Brod, BiH)
Sustavi za specifične uvjete (ATEX): Pneumatski pogon u EX izvedbi namijenjen radu u potencijalno eksplozivnim atmosferama. Referenca: AM Pneumatik (Tuzla, BiH)

Galerija isporučenih vibro sustava

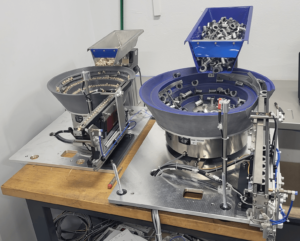

Sustav vibrododavača ENSO za Sensata (Sofija, Bugarska): Orijentiranje metalnih cilindara i plastičnih komada

Sustavi dodavača s usipnim košem

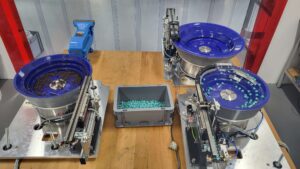

Vibrododavači ENSO za Sensata (Sofija, Bugarska): Dodavanje O-ringova i plastičnih umetaka s AFAG pogonom

Vibrododavači za O-ring i plastične umetke

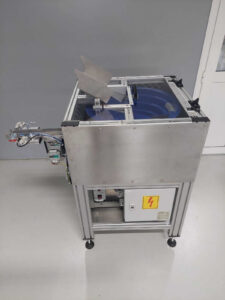

Industrijska zvučna izolacija (oklop) ENSO za vibracijske dodavače: Rješenje za buku u proizvodnji.

Oklop vibrododavača za zvučnu izolaciju okoline

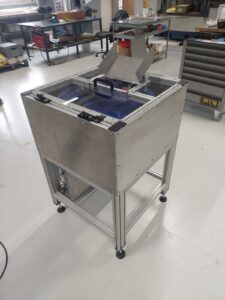

Oklopljeni vibrododavač ENSO za GUMACO SA (Perroy, Švicarska): Autonomni sustav "ključ u ruke" s integriranim upravljanjem i izdvajačem za plastične blistere.

Kompletno rješenje ključ u ruke: Autonomni sustav za precizno izdvajanje i dodavanje blistera

Kružni vibrododavač na postolju ENSO: Dodavanje plastičnih štapića s kapom za montažu sklopa

Dodavač za plastične štapiće s kapom

Kružni vibro dodavač ENSO za Tomplast (Mirna, Slovenija): Sustav za dobavu brizganih komada iz proizvodnje u stroj za optičku kontrolu s AFAG pogonom

Kružni vibrododavač za optičku kontorlu proizvodnih komada

Video zapise rada vibrododavača i ostalih strojeva možete pogledati na:

ENSO Automation YouTube kanal

Vrste dodavača

Industrijski kružni dodavač

Linearni vibro dodavač

Koračni dodavač

Bubanj dodavač

Često postavljana pitanja – FAQ

Koliko traje izrada sustava vibro dodavača materijala?

Vrijeme potrebno za izradu standardnog prosječnog sustava vibro dodavača koji se sastoji od kružnog i linearnog dodavača traje od 4 do 8 tjedana, ovisno o geometriji komada, željenom taktu i uvjetima rada.

Koji faktori utječu na vrijeme izrade vibro dodavača?

Na vrijeme izrade najviše utječe geometrija komada i uvjeti atmosfere rada. Jednostavne geometrije poput cilindara i prstenova koji su suhi i čisti ne zahtjevaju komplicirane staze u dodavačima. Komplicirane geometrije koje zahtjevaju točno određenu orijentaciju i teške atmosfere poput rada s nauljenim komadima produžuju izradu jer probe traju duže i nanose se specijalni premazi koji se moraju sušiti.

Kako definirati kapacitet dodavača?

Kapacitet dodavača se definira vremenskim zauzećem koje operater ima za rad na stroju. Posude dodavača imaju svoju zapremninu koja diktira određenu autonomiju, no za optimalan rad dodavača i povećanje autonomije obavezno se ugrađuje dodatni usipni koš, hopper. Ovisno o zauzeću operatera na stroju, operater može puniti dodavač svakih 15 minuta ili 2 do 4 puta u smjeni.
