KOTRA - Auswerfermaschine für elektronische Komponenten
Eine Maschine, die elektronische Komponenten mit einer hydropneumatischen Presse aus Rastern auf leere Gitter auswirft und die Magazine für Raster und Gitter selbstständig verwaltet, für TDK Croatia.
Vom vollen Raster zum Gitterstapel bereit für die Weiterverarbeitung

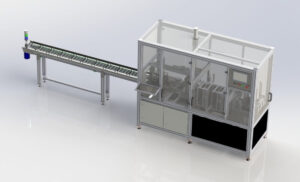

KOTRA übernimmt für TDK Croatia in Kutina das automatische Transportieren, Auswerfen und Stapeln elektronischer Komponenten auf Gittern. Die Werkstücke kommen in Rastern - Lochplatten - eingesetzt an, die im Magazin für volle Raster gestapelt sind. Eine Handhabungseinheit entnimmt automatisch ein volles Raster aus dem Magazin und positioniert es unter der Presse; nach dem Auswerfen legt sie das leere Raster im Magazin für leere Raster ab.

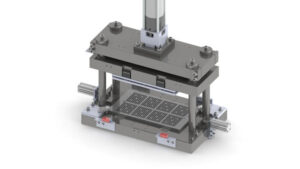

Auf der anderen Seite der Maschine befindet sich das Magazin für leere Gitter, aus dem die Gitter automatisch auf ein Förderband übergeben und unter die Presse gefördert werden. Die mit mehreren Werkzeugen ausgestattete Presse wirft die Werkstücke aus dem Raster direkt auf das Gitter aus. Das Förderband bewegt das volle Gitter anschließend zu einer freien Position, wo eine zweite Handhabungseinheit es aufnimmt und auf den Stapel legt. Sobald der Stapel fünf volle Gitter erreicht, fördert ein Transportband ihn zur Weiterverarbeitung aus der Maschine.
Bedienoberfläche und Steuerungslogik
Da zum Auswerfen eine hydropneumatische Presse eingesetzt wird, die zu einer besonderen Sicherheitskategorie von Maschinen gehört, ist der größte Teil der Steuerungslogik der Sicherheit und dem autonomen Betrieb gewidmet.
Technische Details
Schaltschrank
Lesen Sie, wie KOTRA fehlerfrei und ohne Wartungsbedarf arbeitet, mit autonomer Verwaltung der Rastermagazine.
Weitere Maschinen ansehen
SOLMAC
Lötstation für elektronische Bauteile
PRIKA
Maschine zum Sortieren und Markieren von Gehäusen
TUMIX
Maschine zum Homogenisieren von Mischungen
EPRI
Maschine zum Markieren elektronischer Bauteile
PREMKO
Maschine zum Umspulen von Rollen
BRIZ
Maschine zum Zählen, Auswerfen und Verpacken von Bauteilen
KOMPA
Maschine zur Prüfung, Messung und Verpackung von Bauteilen
SIVI
Maschine zum Einrütteln elektronischer Bauteile
LAKI
Maschine zur Passivierung elektronischer Bauteile
MARA
Maschine zur magnetischen Trennung von Bauteilen
SUKI
Trockner für elektronische Bauteile
BURE
Maschine zur Reinigung von Gittern
SIPA & NASU
Linien zum Ausblasen, Trocknen und Kühlen
SOVEN
Zugprüfmaschine für Schweißnaht- und Federprüfung
AOI Sklopka
Maschine zur optischen Prüfung von Bauteilen
BRUS
Schleifmaschine für Transformatoranschlüsse
DOVA
Maschine zum Dosieren und Verpacken von Federn
GLUSTA
automatische Station zum Kleben und Stapeln von PTC-Heizelementen
KRIVULJA
Maschine zur optischen Prüfung von Kunststoffteilen
LINKO
Maschine zur optischen Prüfung von Metallteilen
PAKETOMAT
modulares Lagersystem für Material

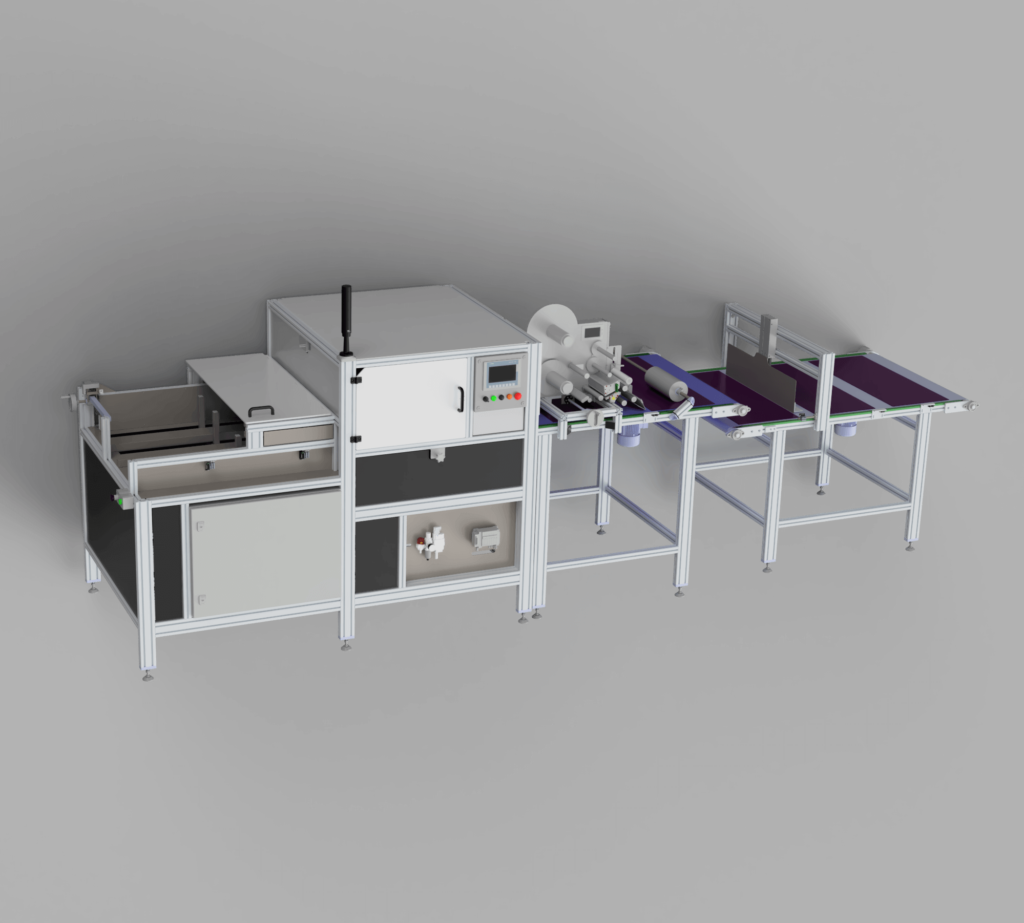

PANDE
Maschine zum Anbringen von Deklarationen auf Säcken
PLOK
Maschine zur optischen Prüfung und Verpackung
STACKER
Maschine zum automatischen Stapeln von Dämmplatten
UMO
Vorrichtung zur dynamischen Messung der Federkraft

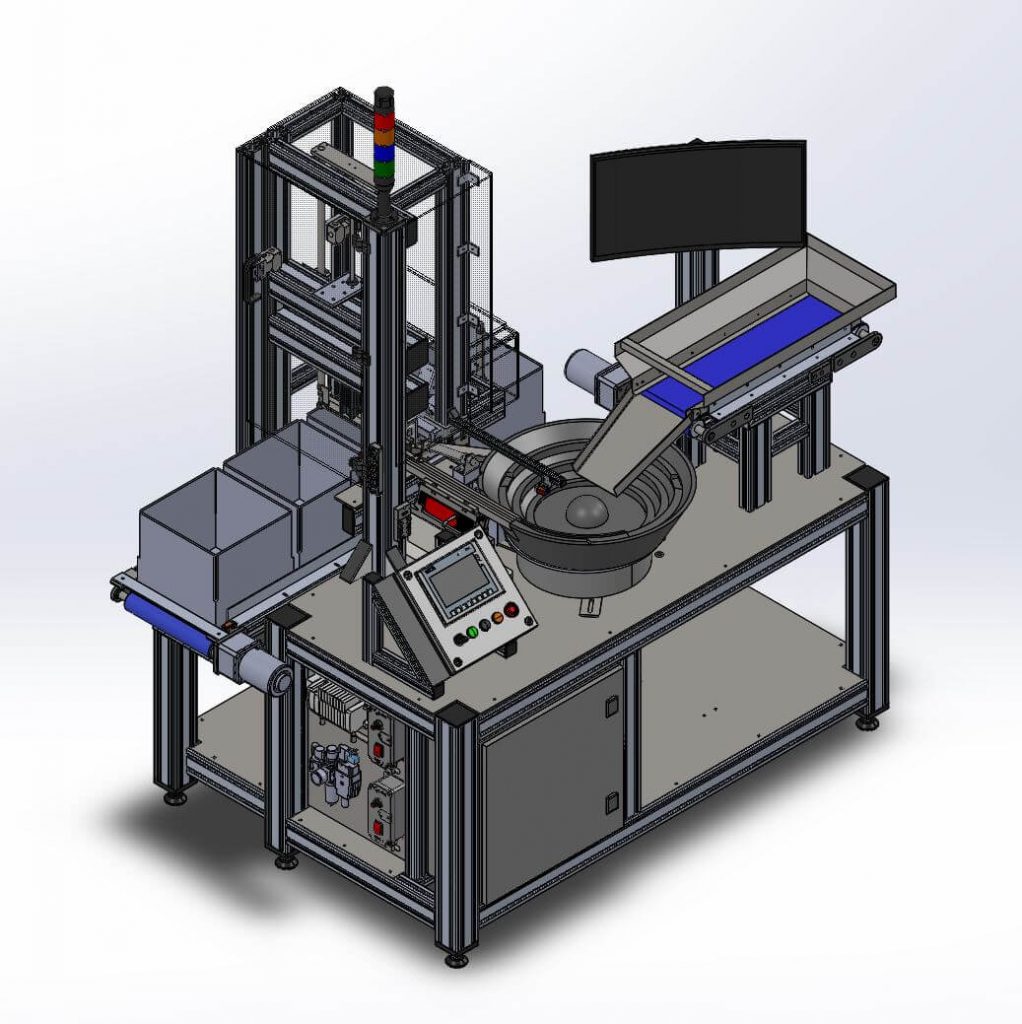

ZUBKO
